Návod na použítí a instalaci GDL Object Adapter

Základní popis
Stažení
Instalace
Funkce nástroje
Načtení GDL parametrických knihoven
Ukázka nastavení střešních oken

1. Základní popis

GDL Object Adapter je ARX plug-in pro AutoCAD Release 2000-2005 a Autodesk Architectural Desktop.
GDL Object Adapter pracuje s GDL (Geometric Description Language) parametrickými objekty v prostředí AutoCADu.
GDL Object Adapter je obchodní značkou firmy Graphisoft.

2. Stažení

GDL Object Adapter můžete po registraci stáhnout z http://www.graphisoft.com/products/adapter.
Další informace o produktu jsou na adrese http://www.graphisoft.com/products/object_technology/downloads.

3. Instalace

Po stažení proveďte instalaci GDL Object Adapter. Pokud instalace proběhla v pořádku, objeví se během startu
AutoCADu následující logo a v horním menu přibude spouštěcí menu GDL Object Adapter.
Na ploše AutoCADu se zároveň objeví plovoucí menu Main.

Úvodní logo startu GDL Object Adapteru		Nové spouštěcí menu s funkcemi

Základní plovoucí lišta GDL Object Adapteru

Pokud se úvodní logo či nové menu neobjevilo a instalace přitom proběhla v prořádku,
zkontrolujte načtení této ARX aplikace přes menu Tools/Load Application a načtení proveďte manuálně.
Soubory ARX aplikace jsou umístěny v instalačním adresáři např. C:\Program Files\GDL Object Adapter\.

4. Funkce nástroje

Všechny funkce GDL Object Adapteru jsou přístupné ze spouštěcího menu nebo plovoucí lišty.
Zobrazení této lišty nastavíte v menu GDL Object Adapter/Toolbars/Main Toolbar.

	Place an Object...	Výběr a umístění GDL objektu
	Edit Object...	Editace GDL objektu
	Object Info...	Informace z vybraného GDL objektu
	Generate Object List...	Výpis vložených GDL objektů
	Library Manager Bar...	Zobrazení lišty, která slouží k načtení GDL knihoven
	Favorite Object Bar...	Zobrazení lišty s oblíbenými GDL objekty
	Help Contents...	Nápověda aplikace

5. Načtení GDL knihoven

Pro použití knihoven s GDL objekty, musíte provést jejich načtení pomocí Library Manager.
Podmínkou je, že složka s těmito GDL objekty musí obsahovat soubor Master.GDL.
Pokud není tento soubor ve složce knihovny přítomen, není možné GDL objekty použít.
Library manager je možno načíst buď ze spouštěcího menu, plovoucí lišty nebo z příkazové řádku (příkaz: GDL_LOADLIBRARY)

Load and Manage Object Libraries...

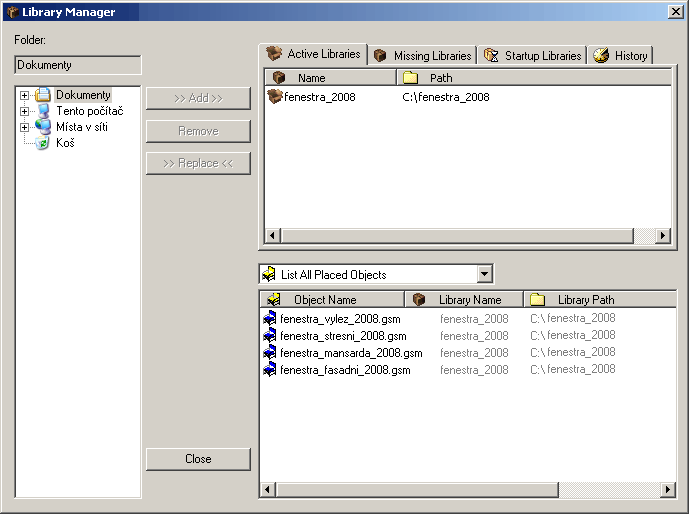

Otevření manažeru knihoven

Vyberete GDL knihovnu (musí obsahovat soubor Master.GDL) a načtete pomocí >>Add>> do Active Libraries.
Pokud chcete knihovnu používat trvale při každém spuštění AutoCADu, načtete ji pomocí >>Add>> do Startup Libraries.
Knihoven můžete mít načteno několik a přepínáte se mezi nimi pomocí plovoucí lišty Library.

6. Ukázka nastavení střešních oken

Před použitím knihoven střešních oken PRIMA FENESTRA, zkopírujte si na váš harddisk složku prima_fenestra_2006.
Tato složka s knihovnou PRIMA FENESTRA obsahuje soubor Master.GDL.
Dle bodu 5. proveďte načtení této knihovny.
Kliknutím ma tlačítko Výběr a umístění objektu se vám otevře následující rozhraní.
V horní části vyberete typ okna.

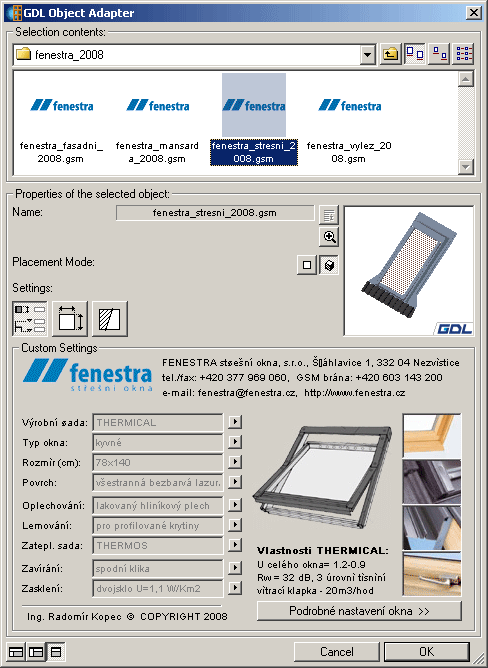

Rozhraní střešního okna:

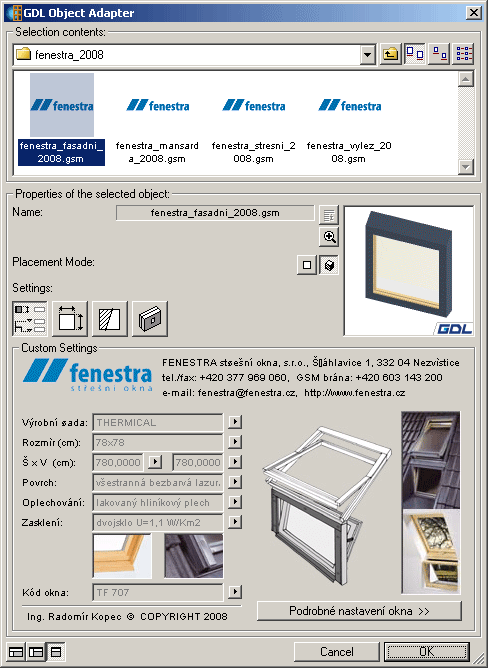

Rozhraní fasádního okna:

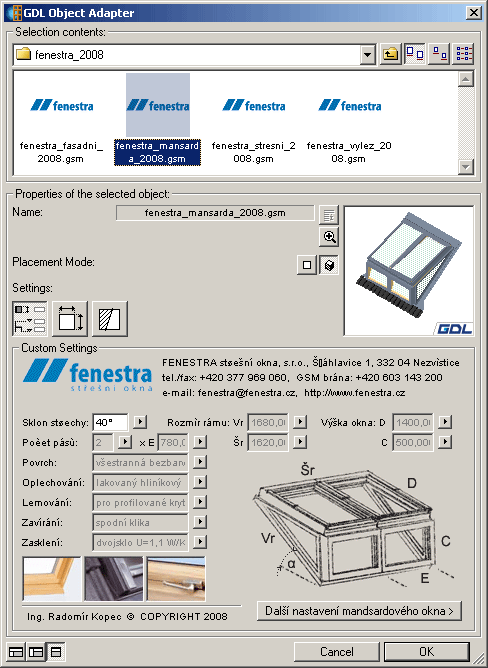

Rozhraní mansardového okna

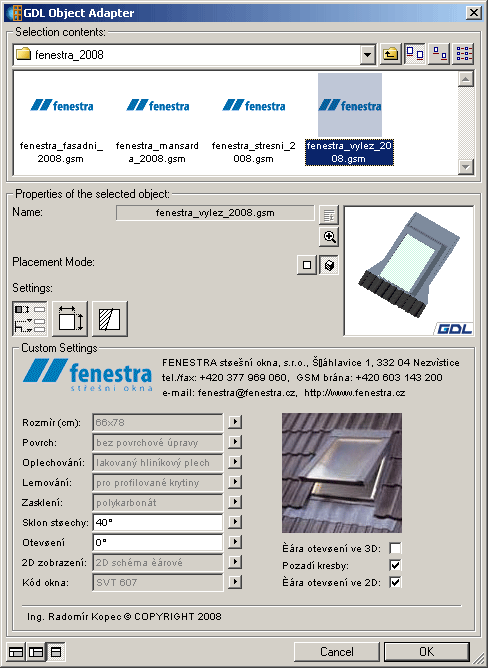

Rozhraní střešního výlezu

V pravé části můžete nastavit dle požadavku další volby okna.
Okno můžete vložit jako 2D výkres nebo 3D objekt. Nastavíte pomocí volby Placement Mode.

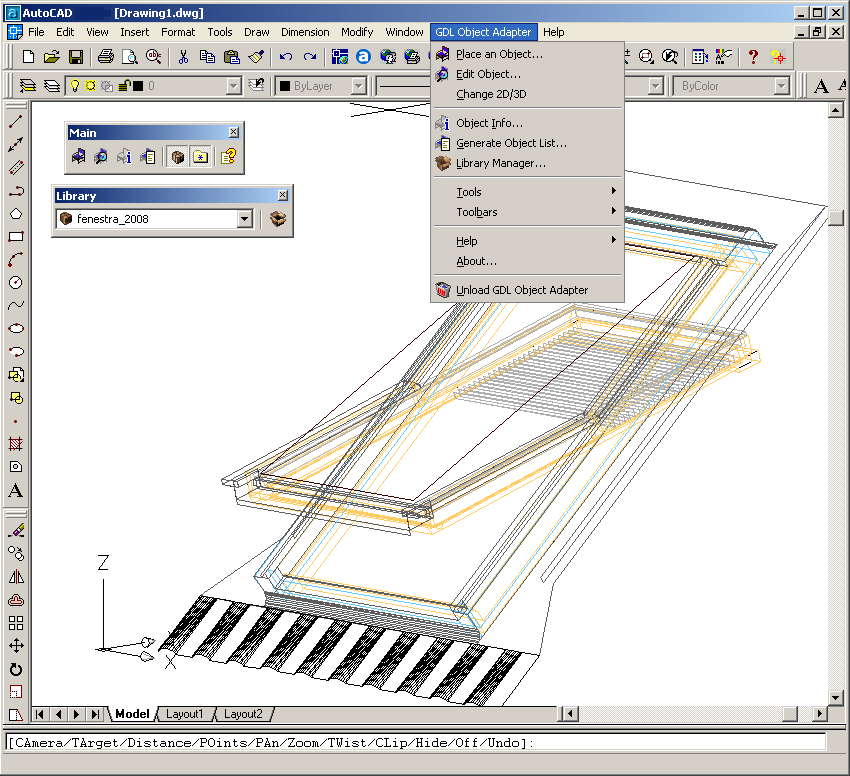

Ukázka vloženého GDL objektu střešního okna PRIMA FENESTRA a rozložení plovoucích lišt a menu v AutoCADu.
